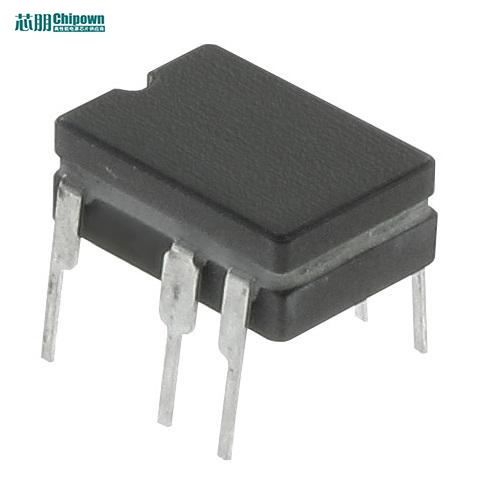

品牌:Chipown
起订:3000
发送询价
PN8326参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
LED照明驱动芯片
|
|
产品特性
|
高精度内置高压启动PSR无辅助绕组LED恒流驱动芯片
|
|
SW电压
|
0~650V
|
|
PF
|
0.5
|
|
导通电阻
|
4.5Ω
|
|
输出功率
|
24W
|
|
精准性
|
±3%
|
|
VDD工作电压
|
9~30V
|
|
封装
|
SOP8/DIP7
|
|
代换型号
|
/
|
PN8326概述
PN8326包括高精度的恒流原边控制器及功率MOSFET，专用于高可靠，极精简外围元器件的中小功率LED照明。该芯片工作在原边调整模式，可省略光耦、TL431；采用了快速DMOS自供电的专利技术可节省变压器辅助绕组和高压启动电阻。该芯片提供了极为全面的自恢复保护功能，包含逐周期过流保护、开环保护、过温保护、Rcs开/短路保护等。内置高压启动电路和极低的芯片功耗有助于获取较高的工作效率。在恒流模式下，电流和输出功率可通过CS脚的Rs电阻进行调节，并且该芯片可满足全电压认证的需求。
PN8326引脚图/引脚功能
PN8326典型应用电路图
应用领域
• LED蜡烛灯
• LED球泡灯
• LED外置电源
