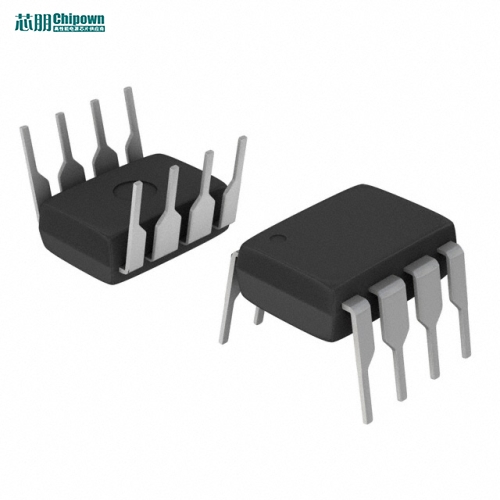

品牌:Chipown
起订:3000
发送询价
PN8359参数
|
制造商 |
无锡芯朋微电子股份有限公司 |
|
产品种类 |
AC/DC转换器 |
|
产品特性 |
高精度CC/CV原边反馈交直流转换器 |
|
SW电压 |
0～650V |
|
备用电源 |
<50mW |
|
电阻 |
3.6Ω |
|
输出功率 |
12W |
|
精准性 |
±3% |
|
VDD工作电压 |
9～26V |
|
封装 |
DIP8/SOP7 |
|
代换型号 |
\ |
PN8359概述
PN8359包括高精度的恒压、恒流原边控制器及功率MOSFET，用于高性能、外围元器件精简的充电器和LED照明。PN8359工作在原边检测和调整模式，可省略光耦和TL431。该芯片提供了极为全面的自恢复保护功能，包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。内置高压启动电路和极低的芯片功耗使得能够满足较高的待机功耗标准。在恒流模式，电流和输出功率可通过CS脚的Rs电阻进行调节；在恒压模式，PFM工作模式可获得较高的性能和效率。轻载时，该芯片采用较小的峰值电流工作以减小音频噪声。另外，输出线补偿功能有助于获得较好的负载调整率。
PN8359引脚图/引脚功能
PN8359典型应用电路图
应用领域
• 开关电源适配器和电池充电器
