AP8269参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
AC/DC开关电源控制芯片
|
|
产品特性
|
电流模式PWM控制芯片
|
|
备用电源
|
<300mW
|
|
启动电流
|
5.5uA
|
|
输出功率
|
<70W
|
|
频率
|
Adaptive
|
|
VDD工作电压
|
12~23.5V
|
|

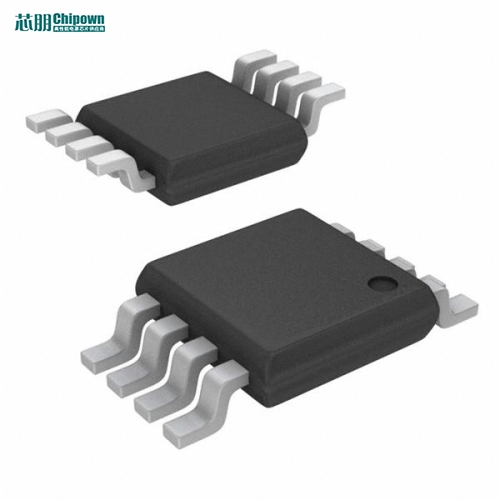

封装
|
SOP8
|
|
代换型号
|
/
|
AP8269概述
AP8269芯片内部集成了脉冲调制控制器和全新一代的高可靠性功率MOSFET，适用于小功率离线式开关电源。该芯片提供了完善的智能化保护功能，包括过流保护，过压保护，欠压保护，过温保护。内置抖屏可优化EMI表现，突发模式能够降低系统处于待机模式时的功耗。该芯片还内置高压启动模块和软启动控制电路，保证系统迅速而安全的启动。
AP8269引脚图/引脚功能
AP8269典型应用电路图
应用领域
• 充电器
• 电源适配器
• 机顶盒电源
• 开放式离线开关电源
• 线电压补偿的过流保护
• VCC过压保护
• 过温保护外部可调
