品牌:Chipown
起订:3000
发送询价
PN8145参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
AC/DC开关电源转换芯片
|
|
产品特性
|
超低待机功耗交直流转换芯片
|
|
SW电压
|
0~650V
|
|
备用电源
|
<50mW
|
|
电阻
|
13Ω
|
|
适配输出功率
|
8W
|
|
开放式框架输出功率
|
10W
|
|
频率
|
60kHz
|
|
VDD工作电压
|
9~24V
|
|

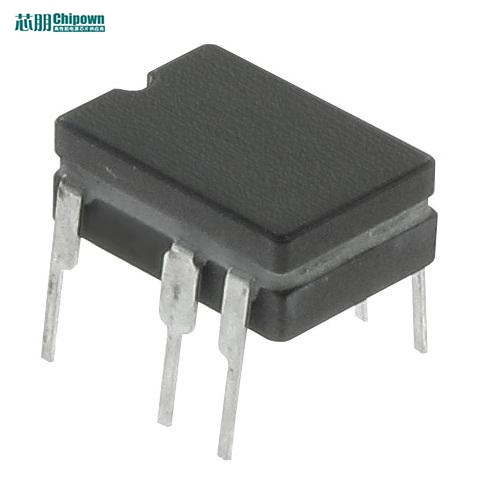

封装
|
DIP7
|
|
代换型号
|
/
|
PN8145概述
PN8145内部集成了脉宽调制控制器和全新一代的高可靠性功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括周期式过流保护，过载保护，软启动功能。通过HI-mode、Eco-mode、Burst-mode的三种脉冲功率调节模式混合技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。良好的EMI表现由频率调制技术和SoftDriver技术充分保证。该芯片还内置智能高压启动模块。PN8145为需要超低待机功耗的高性价比反激式开关电源系统提供了一个先进的实现平台，非常适合六级能效、Eur2.0、能源之星应用。
PN8145引脚图/引脚功能
PN8145典型应用电路图
应用领域
• 开关电源适配器和电池充电器
• 白色家电、个人电脑、音响、等辅助电源
• LCD/PDP电视机辅助电源
