AP0809参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
电压检测电路
|
|
产品特性
|
三管脚的微处理器复位芯片
|
|
输入电压
|
1.2~5.5V
|
|
复位电压
|
0.8VCC
|
|
复位级限
|
2.63~4.63V
|
|
电源电流
|
2μA
|
|
复位超时
|
250ms
|
|
精准性
|
±2%
|
|
封装
|

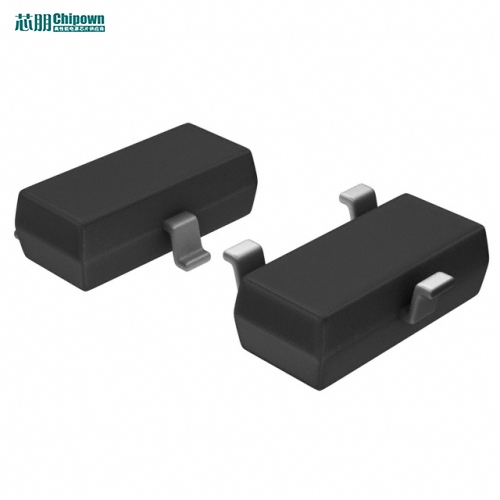

SOT23-3L
|
|
代换型号
|
/
|
AP0809概述
AP0809是一种单一功能的微处理器复位芯片，用于监控微控制器和其他逻辑系统的电源电压。它可以在上电、掉电荷节电情况下微控制器提供复位信号。当电源电压低于预设的门槛电压时，器件会发出复位信号，在电源电压恢复到高于门槛电压一段时间后，这个复位信号才会结束。AP0809有效的复位输出为低电平。2μA的典型低电源电流，使AP0809能理想地用于便携式、电池供电设备。AP0809采用三管脚的SOT23封装。
AP0809引脚图/引脚功能
AP0809典型应用电路图
应用领域
• 微处理器系统
• 计算机
• 控制器
• 便携式/电池供电设备
• 汽车
