品牌:Chipown
起订:2500
发送询价
AP1711参数
|
制造商
|
|
|
产品种类
|
|
|
产品特性
|
80mΩ，,15A/1A/0.8A/0.5A带标志的高边电源开关
|
|
工作电压
|
2.5~5.5V
|
|
限制电流
|
2.1A/1.5A/1A/0.65A
|
|
工作电流
|
1.5A/1A/0.8A/0.5A
|
|
静态电流
|
25μA
|
|
关断电流
|
<1μA
|
|
导通电阻
|
80mΩ
|
|
封装
|

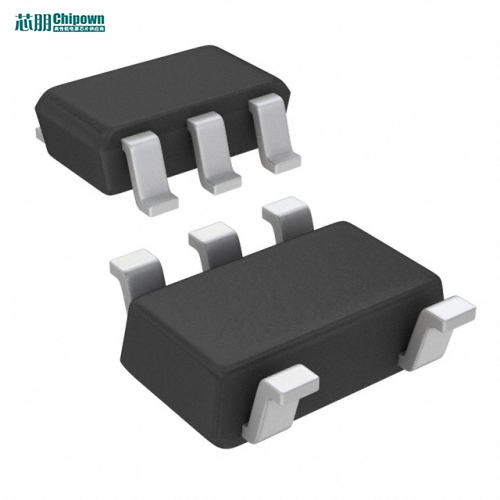

SOT23-5L/ MSOP8/SOP8 |
|
代换型号
|
/
|
AP1711概述
AP1711是一款低压单片N-MOSFET高边电源开关，非常适用于自供电和总线供电的USB应用。AP1711配备一个电荷泵来驱动内部MOSFET开关，80mΩ低导通电阻满足USB压降要求，FLAG引脚输出可现实故障状态给本地USB控制器。附加热性还包括软启动来限制插拔时的涌浪电流，过热关断保护可避免来自高电流负载的灾难性开关故障，欠压锁定用来确保设备锁定在关闭状态，除非当前有一个有效的输入电压出现，最大电流分别通过开关AP1711/A/B/C/D限制在2.1A/1.5A/1A/0.65A 典型值，25μA 的低静态电流使该设备成为便携式供电设备的理想选择。AP1711适用于SOT23-5L和MSOP8/SOP8封装，仅需要极小的电路板空间和极少的外围器件。
AP1711引脚图/引脚功能
AP1711典型应用电路图
应用领域
• USB总线/自供电集线器
• USB周边
• ACPI配电系统
• PC卡热插拔
• 笔记本电脑，主板电脑
• 电池供电设备
• 热插拔电源
• 电池充电器电路
