品牌:Chipown
起订:2500
发送询价
AP5312参数
|
制造商 |
无锡芯朋微电子股份有限公司 |
|
产品种类 |
电池管理 |
|
产品特性 |
开关模式锂离子/聚合物电池充电器 |
|
工作电压范围 |
4.25～6.5V |
|
输出电压 |
4.2V |
|
低静态电流 |
1.5mA |
|
静态电流（停止工作） |
20uA(睡眠模式) |
|
输出电流 |
2000mA |
|
精准性 |
±1% |
|
封装 |

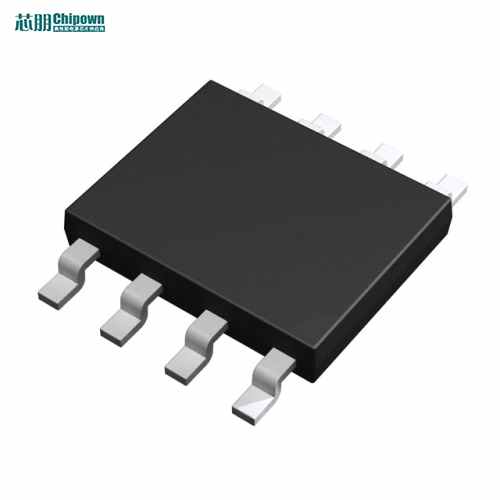

SOP8-PP |
|
代换型号 |
\ |
AP5312概述
AP5312是一款恒流，恒压锂离子电池充电IC，它采用了同步电流模式PWM降压开关结构。在1MHz的开关频率下，AP5312给快速充电的单节（4.2V）锂离子电池提供了小巧、简单且高效的解决方案。
AP5312给电池充电有三个阶段，预充，恒流和恒压（含尾气充电）。一个外部的检测电阻设定充电电流的大小（精度为±10%）。一个内部电阻分压器和精准的参考电压将每节电池的最终浮动电压设定为4.2V±1%。一个内部比较器检测接近充电结束的情况，而一个内部定时器设定总的充电时间和终止充电循环。如果电池电压降到一个4.05V每节的内部门限，AP5312自动重新开始充电。当直流电源去掉之后，AP5312同样自动进入休眠模式。AP5312内置功率MOSFET，减少外围元件，提供8脚的SOP-PP封装。
AP5312引脚图/引脚功能
AP5312典型应用电路图
应用领域
• 小巧笔记本电脑
• 便携式DVD
• 手持设备
