AP5302参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
开关模式锂离子/聚合物电池充电器
|
|
产品特性
|
500KHz开关频率、异步PWM开关模式
|
|
最高效率
|
90%
|
|
输入电压范围
|
3.7~6.5V
|
|
低静态工作电流
|
1.5mA
|
|
输出电压
|
4.2V
|
|
输出电流
|
2000mA
|
|
精准性
|
±1%
|
|

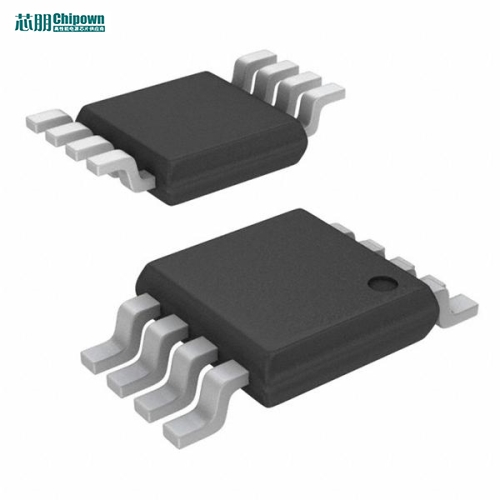

封装
|
SOP8
|
|
代换型号
|
/
|
AP5302概述
AP5302是一款恒流、恒压锂离子电池充电控制器，它采用了电流模式PWM降压开关结构。在500KHz的开关频率相爱，AP5302给快速充电的单节（4.2V）锂电子电池提供了小巧、简单且高效的解决方案。AP5302给电池充电有三个间断：预充，恒流和恒压。一个外部的检测电阻设定为4.2V±1%.一个内部比较器检测接近充电结束的情况，而一个内部定时器设定总的充电时间和终止充电循环。如果电池电压降到一个4.05V每节的内部门限，AP5302自动重新开始充电。当直流电源去掉之后，AP5302同样自动进入休眠模式。AP5302内置功率MOSFET，减少外围原件。AP5302采用SOP8封装。
AP5302引脚图/引脚功能:
AP5302型号典型应用电路图:
AP5302应用领域:
• 小巧笔记本电脑
• 便携式DVD
• 手持设备
