品牌:Chipown
起订:3000
发送询价
AP5054B参数
|
制造商 |
无锡芯朋微电子股份有限公司 |
|
产品种类 |
电池管理 |
|
产品特性 |
具有热调节功能的独立线性锂电池充电器 |
|
工作电压范围 |
4.25～6.5V |
|
输出电压 |
4.2V |
|
低静态电流 |
350uA |
|
静态电流（停止工作） |
30uA(睡眠模式) |
|
输出电流 |
500mA |
|
封装 |

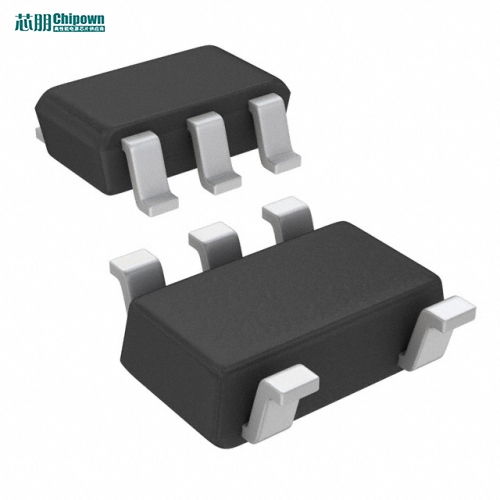

SOT23-5L |
|
代换型号 |
\ |
AP5054B概述
AP5054B是一个完善的单片锂离子电池恒流/恒压线性电源管理芯片，其SOT封装和极少的外围元件非常适合应用于便携式产品，而且AP5054B专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和阻塞二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，AP5054B将自动终止充电循环。
当输入端（适配器或USB电源）拔掉后，AP5054B自动进入低电流状态，电池漏电流将降到2uA以下。AP5054B还可被设置于停止工作状态，使电源电流降到25uA。
其余特性包括：充电电流监测、欠压锁闭，自动再充电和状态引脚以显示充电结束。
AP5054B引脚图/引脚功能
AP5054B典型应用电路图
应用领域
• 手机、PDA、MP3、MP4
• 充电器
• 蓝牙、GPS导航仪
