AP5054参数
|
制造商 |
无锡芯朋微电子股份有限公司 |
|
产品种类 |
电池管理 |
|
产品特性 |
具有热调节功能的独立线性锂电池充电器 |
|
工作电压范围 |
4.25～6.5V |
|
输出电压 |
4.2V |
|
低静态电流 |
350uA |
|
静态电流（停止工作） |
30uA(睡眠模式) |
|
输出电流 |
500mA |
|
精准性 |
±1% |
|

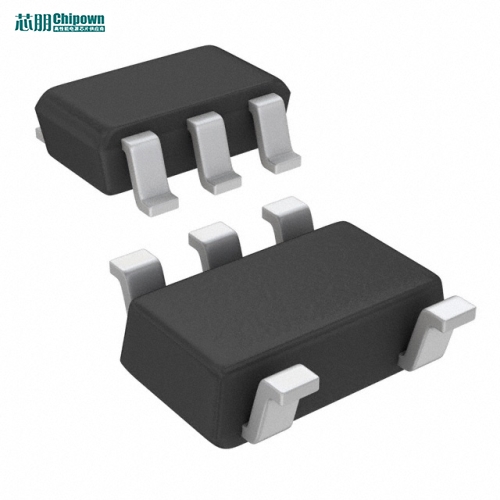

封装 |
SOT23-5L |
|
代换型号 |
\ |
AP5054概述
AP5054是一个完善的单片锂离子电池恒流/恒压线性电源管理芯片，其SOT封装和极少的外围元件非常适合应用于便携式产品，而且AP5054专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和阻塞二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。在达到预定充电电压后，充电电流降低到设定值的1/10时，AP5054自动结束充电过程。
当输入端（适配器或USB电源）拔掉后，AP5054自动进入低电流状态，电池漏电流将降到2uA以下。AP5054还可被设置于停止工作状态，使电源电流降到25uA。
其余特性包括：充电电流监测、欠压锁闭，自动再充电和状态引脚以显示充电结束和输入电压的存在。
AP5054引脚图/引脚功能
AP5054典型应用电路图
应用领域
• 手机、PDA、MP3、MP4
• 充电器
• 蓝牙、GPS导航仪
