AP3127参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
LED背光驱动芯片
|
|
产品特性
|
升压型DC/DC白光驱动
|
|
输入电压
|
2.5~6.0V
|
|
静态电流
|
550μA
|
|
输出电压
|
Up to 16V
|
|
关断电流
|
<1μA
|
|
典型效率
|
88%
|
|
SW电流限制
|
300mA
|
|

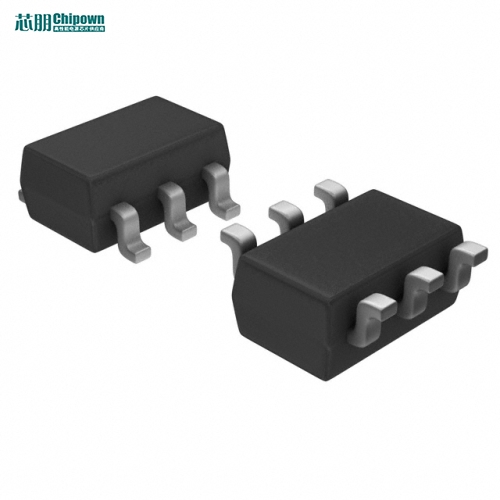

封装
|
SOT23-6L
|
|
代换型号
|
/
|
AP3127概述
AP3127系列是一款固定振荡频率、恒流输出的升压型DC/DC转换器，非常适合于移动电话、PDA、数码相机等电子产品的背光驱动。输出电压可达16V，3.2V输出电压可以驱动四个串联LED，2.5V输入电业可以驱动两路并联LED（每路串联三个LED）。通过改变CE脚上PWM信号的占空比可以控制LED的亮度。另外内部集成了一个导通电阻为1.7Ω的场效应管，外部可使用微型电感和电容，以缩小印制板面积。
AP3127引脚图/引脚功能
AP3127典型应用电路图
应用领域
• 白光LED驱动
• 移动电话机
• 掌上电脑
• 数码相机
• MP3、PMP、PDA
