品牌:Chipown
发送询价
AP2972参数
|
制造商 |
无锡芯朋微电子股份有限公司 |
|
产品种类 |
降压型DC/DC转换器 |
|
产品特性 |
2A负载电流的高效率同步降压转换器 |
|
最高效率 |
95% |
|
输入电压范围 |
4.5～16V |
|
低静态工作电流 |
0.2mA |
|
输出电压 |
0.6～13V |
|
精准性 |
±2% |
|

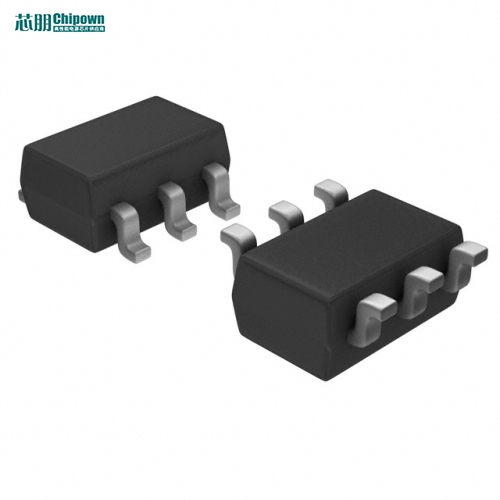

封装 |
SOT-23-6L |
|
代换型号 |
\ |
AP2972概述
AP2972是一款提供2A负载电流的高效率同步降压转换器。AP2972工作于很宽的输入电压范围（4.5V~16V），内部集成非常低导通电阻的主开关管和同步开关管以减少传导损耗。AP2972采用实时PWM结构可以在大负载跌落应用中实现快速瞬态响应和轻负载时的高效率。此外，在重负载下的工作频率为700KHz以减小电感和电容的尺寸。
AP2972引脚图/引脚功能
AP2972典型应用电路图
应用领域
• 机顶盒
• 便携式电视
• 接入点路由器
• 调制解调器
• 液晶电视
AP2972典型效率曲线
