APS2420参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
降压型直流转换芯片
|
|
产品特性
|
双通道1.5MHz，600mA同步降压转换器
|
|
最高效率
|
96%
|
|
输入电压范围
|
2.5~6.5V
|
|
低静态工作电流
|
300uA
|
|
输出电压
|
1.8V
|
|
输出电流
|
2.0A
|
|
精准性
|
±2%
|
|

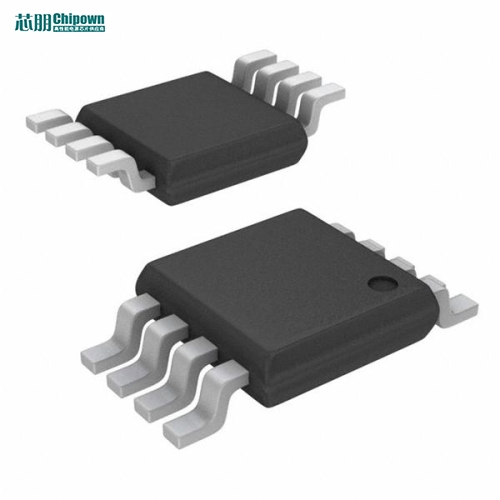

封装
|
SOT-23-5L/SOP8-PP
|
|
代换型号
|
/
|
APS2420概述
APS2420是一款高效率，1.5MHz固定工作频率，电流模式架构的单片同步降压稳压器。该芯片有可调版本和固定输出版本，稳压器在无负载时的工作电流为300uA;当处于关断时，工作电流降到1uA一下。输入工作电压范围为2.5V至6.5V，使APS2420非常适合于单节锂离子电池或两至四节干电池供电的电子产品。APS2420采用100%占空比的方式，实现了低压差工作，延长了便携式设备的电池寿命。在输出负载变低时，APS2420工作于脉冲跳跃模式，保证了低输出纹波电压，有利于对噪声敏感的应用。1.5MHz的开关频率，允许使用较小的表面贴装电感电容。内置同步整流开关可提高效率，且无需外接肖特基二极管。
APS2420引脚图/引脚功能
APS2420典型应用电路图
应用领域
• 手机和智能电话
• 微处理器和DSP内核供电
• 无线和DSL调制解调器
• 掌上电脑
• 各种媒体播放器
• 数码相机和摄像机
• 各种手持设备
