AP2210参数
|
制造商
|
无锡芯朋微电子股份有限公司
|
|
产品种类
|
大功率白光LED直流驱动芯片
|
|
产品特性
|
1MHz OVP 3W LED ASynchronous PWM
|
|
最高效率
|
90%
|
|
输入电压范围
|
2.5~13.2V
|
|
低静态工作电流
|
1μA
|
|
输出电压
|
0.9~6.5V
|
|
输出电流
|
300mA
|
|
精准性
|
±1%
|
|
封装
|

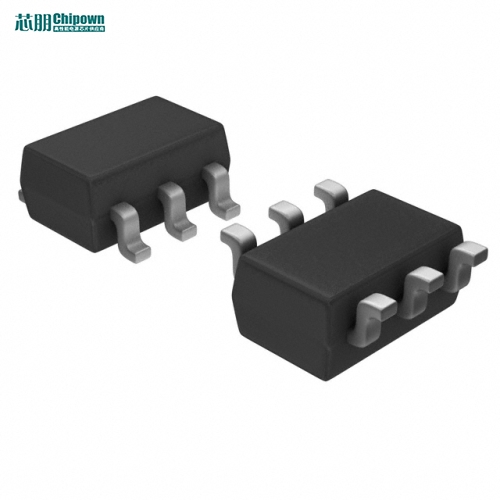

SOT-23-6L
|
|
代换型号
|
/
|
AP2210概述
AP2210是一款提供可调节输出电流的升压型DC/DC稳压器。芯片工作于1MHz恒定的开光频率，允许使用小型的外部电感和陶瓷电容。AP2210使用两节碱性电池可以驱动高达1A负载电流。LED电流可以通过外部电流检测电阻来编程，RS，连接在反馈引脚（FB）和地之间。95mV低反馈电压降低了RS的损耗以获得更好效率。内置2A，100mΩNMOS开关管，使芯片在重负载下也能提供高效率。在关断模式，反馈电阻RS和负载完全断开，消耗电流减小到1μA以下。AP2210采用SOT-23-6L封装。
AP2210引脚图/引脚功能:
AP2210型号典型应用电路图:
AP2210典型效率曲线
AP2210应用领域:
• 白光LED手电
• 白光LED相机闪光灯
• 数码相机闪光灯
• 手机摄像头闪光灯
• PDA相机闪光灯
• 摄像机闪光灯
